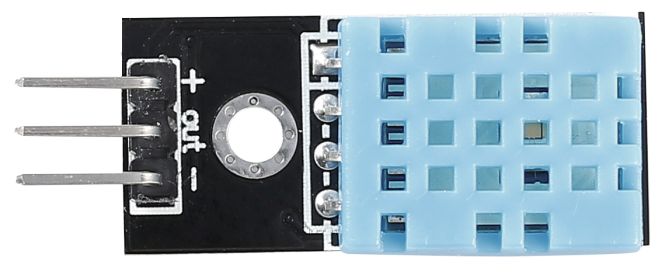

Μονάδα αισθητήρα θερμοκρασίας/υγρασίας

../_images/dht11_pic.png

Ο ψηφιακός αισθητήρας θερμοκρασίας και υγρασίας DHT11 είναι ένας σύνθετος αισθητήρας που περιλαμβάνει μια βαθμονομημένη έξοδο ψηφιακού σήματος θερμοκρασίας και υγρασίας. Η τεχνολογία της συλλογής «αφοσιωμένων» ψηφιακών μονάδων και η τεχνολογία ανίχνευσης θερμοκρασίας και υγρασίας εφαρμόζονται για να διασφαλιστεί ότι το προϊόν έχει υψηλή αξιοπιστία και εξαιρετική σταθερότητα μακροπρόθεσμα.

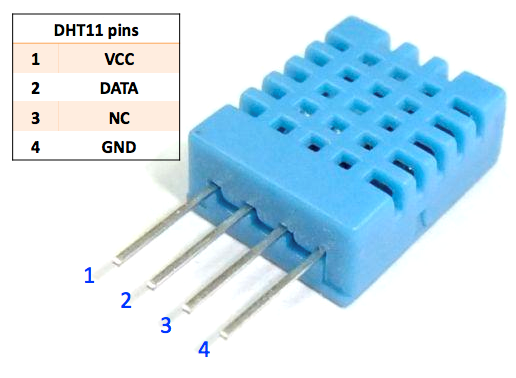

Μόνο τρεις ακίδες είναι διαθέσιμες για χρήση: οι VCC, GND, και DATA. Η διαδικασία επικοινωνίας ξεκινά με τη γραμμή DATA που στέλνει σήματα έναρξης στο DHT11 και το DHT11 λαμβάνει τα σήματα και επιστρέφει ένα σήμα απάντησης. Στη συνέχεια, ο κεντρικός υπολογιστής λαμβάνει το σήμα απάντησης και αρχίζει να λαμβάνει δεδομένα θερμοκρασίας/υγρασίας 40 bit (ακέραιος αριθμός υγρασίας των 8 bit + δεκαδικός αριθμός υγρασίας των 8 bit + ακέραιος αριθμός θερμοκρασίας των 8 bit + δεκαδικός αριθμός θερμοκρασίας των 8 bit + άθροισμα ελέγχου των 8 bit).

../_images/Dht11.png
