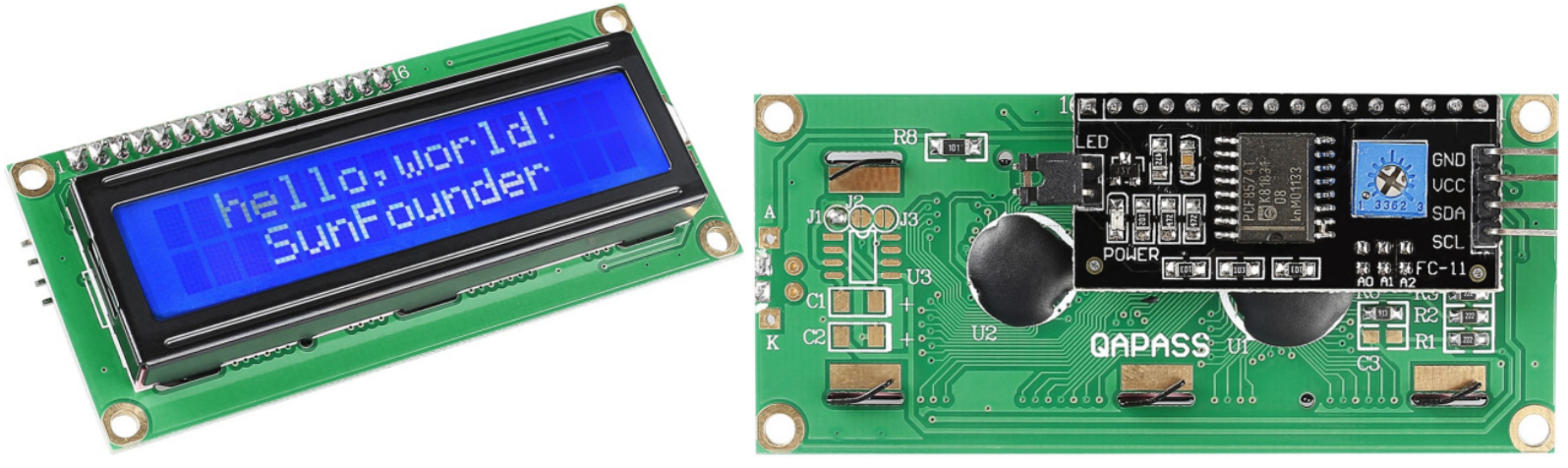

I2C LCD1602

../_images/i2c_lcd1602.png

  • GND: Γείωση

  • VCC: Παροχή τάσης, 5V.

  • SDA: Σειριακή γραμμή δεδομένων. Συνδέστε στο VCC μέσω μιας ανορθωτικής αντίστασης.

  • SCL: Σειριακή γραμμη ρολογιού . Συνδέστε στο VCC μέσω μιας ανορθωτικής αντίστασης.

Όπως όλοι γνωρίζουμε, αν και οι LCD και ορισμένες άλλες οθόνες εμπλουτίζουν σημαντικά την αλληλεπίδραση ανθρώπου-μηχανής, μοιράζονται μια κοινή αδυναμία. Όταν συνδέονται με κάποιον ελεγκτή, καταλαμβάνουν πολλές εισόδους/εξόδους του και μπορεί ο ελεγκτής να μην διαθέτει τόσες πολλές εξωτερικές θύρες. Επίσης, περιορίζει άλλες λειτουργίες του ελεγκτή.

Η οθόνη LCD1602 με τη μονάδα I2C που διαθέτει, έχει αναπτυχθεί για να λύσει αυτό το πρόβλημα. Η μονάδα I2C διαθέτει ένα ενσωματωμένο τσιπ PCF8574 I2C που μετατρέπει σειριακά δεδομένα I2C σε παράλληλα δεδομένα για την οθόνη LCD.

Διεύθυνση I2C

Η προεπιλεγμένη διεύθυνση είναι συνήθως η 0x27, αν και σε μερικές περιπτώσεις μπορεί να είναι η 0x3F.

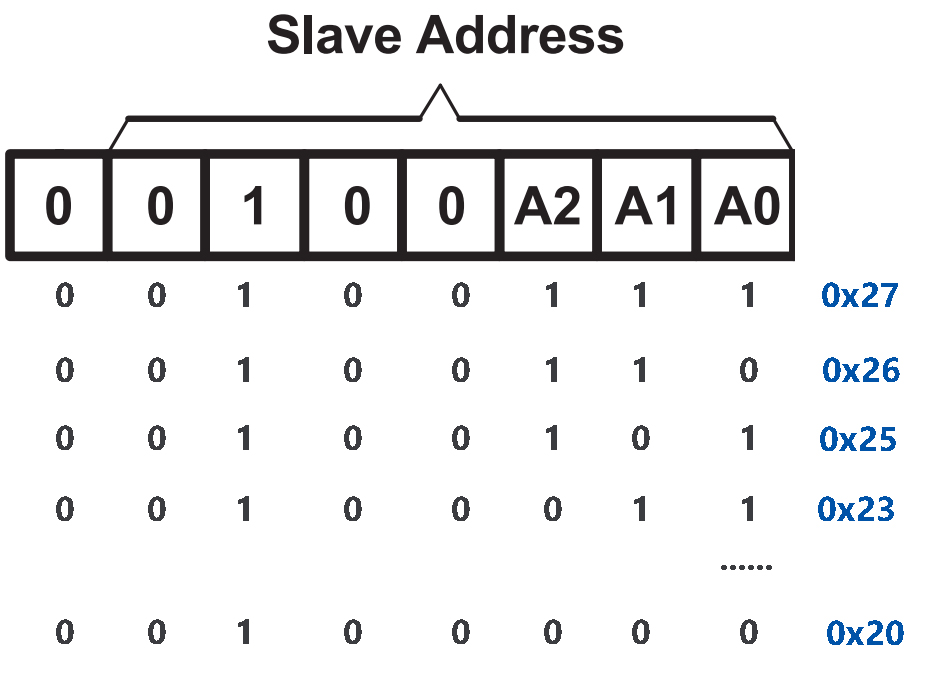

Παίρνοντας ως παράδειγμα την προεπιλεγμένη διεύθυνση 0x27, η διεύθυνση της συσκευής μπορεί να τροποποιηθεί βραχυκυκλώνοντας τα pads A0/A1/A2. Στην προεπιλεγμένη κατάσταση, το A0/A1/A2 είναι 1, και εάν το pad είναι βραχυκυκλωμένο, το A0/A1/A2 είναι 0.

../_images/i2c_address.jpg

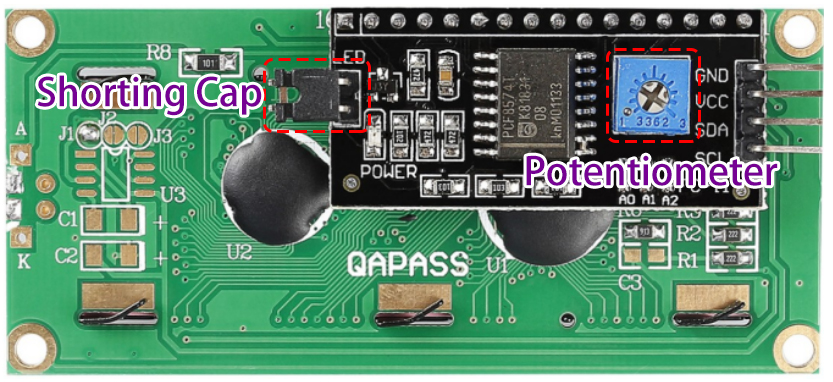

Οπίσθιος φωτισμός/Αντίθεση

Ο οπίσθιος φωτισμός μπορεί να ενεργοποιηθεί με το κάλυμμα βραχυκυκλωτήρα, αποσυνδέστε το κάλυμμα βραχυκυκλωτήρα για να απενεργοποιήσετε τον οπίσθιο φωτισμό. Το μπλε ποτενσιόμετρο στο πίσω μέρος

../_images/back_lcd1602.jpg

  • Shorting Cap: Ο οπίσθιος φωτισμός μπορεί να ενεργοποιηθεί από αυτό το κάλυμμα, αφαιρέστε αυτό το κάλυμμα για να απενεργοποιήσετε τον οπίσθιο φωτισμό.

  • Ποτενσιόμετρο: Χρησιμοποιείται για τη ρύθμιση της αντίθεσης (της ευκρίνειας του εμφανιζόμενου κειμένου), η οποία αυξάνεται κατά τη φορά των δεικτών του ρολογιού και μειώνεται κατά την αντίθετη φορά αυττων δεικτών του ρολογιού.
