LED

../_images/LED.png

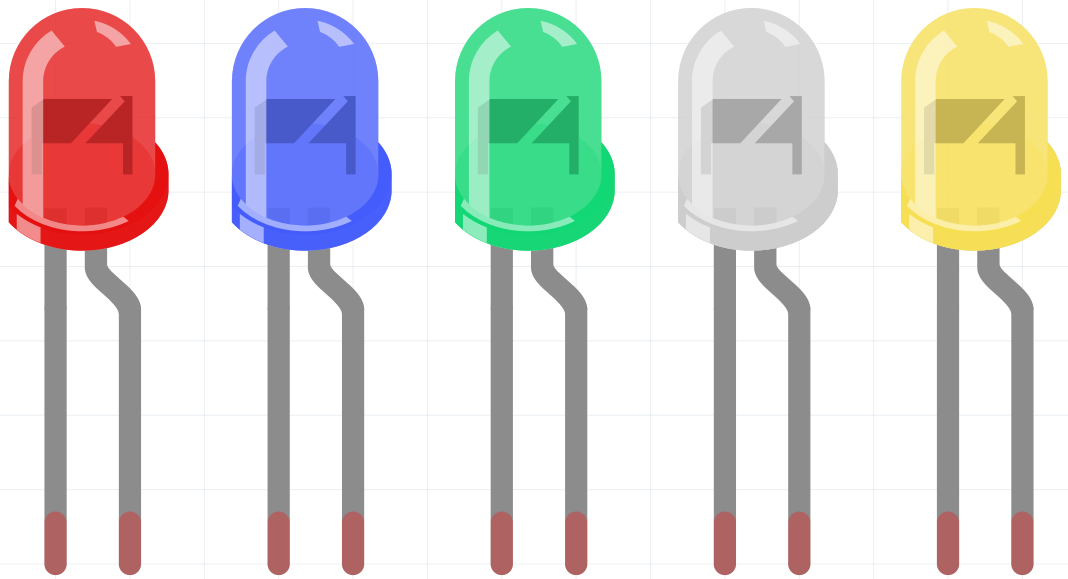

Η δίοδος εκπομπής φωτός ημιαγωγών είναι ένας τύπος εξαρτήματος που μπορεί να μετατρέψει την ηλεκτρική ενέργεια σε φωτεινή ενέργεια μέσω συνδέσεων PN. Με βάση το μήκος κύματος, μπορεί να κατηγοριοποιηθεί σε δίοδο λέιζερ, δίοδο εκπομπής υπέρυθρου φωτός και δίοδο εκπομπής ορατού φωτός που είναι συνήθως γνωστή ως δίοδος εκπομπής φωτός (LED).

Η δίοδος έχει μονοκατευθυντική αγωγιμότητα, επομένως η ροή του ρεύματος θα είναι όπως δείχνει το βέλος στο σύμβολο του κυκλώματος της εικόνας. Το LED θα ανάψει μόνο εάν εφαρμόσετε στην άνοδο υψηλότερη τάση και στην κάθοδο χαμηλότερη.

../_images/led_symbol.png

Ένα LED έχει δύο ακίδες. Η μακρύτερη είναι η άνοδος και η πιο κοντή, η κάθοδος. Προσέξτε να μην τις συνδέσετε αντίστροφα. Υπάρχει σταθερή πτώση ορθής τάσης στο LED, επομένως δεν μπορεί να συνδεθεί απευθείας με το κύκλωμα επειδή η τάση τροφοδοσίας μπορεί να υπερβεί αυτήν την πτώση και να προκαλέσει το κάψιμο του LED. Η ορθή τάση του κόκκινου, κίτρινου και πράσινου LED είναι 1,8 V και του λευκού είναι 2,6 V. Τα περισσότερα LED μπορούν να αντέξουν μέγιστο ρεύμα 20 mA, επομένως πρέπει να συνδέσουμε μια ηλεκτρική αντίσταση (περιορισμού του ρεύματος), σε σειρά.

Ο τύπος της τιμής αντίστασης έχει ως εξής:

R = (Vsupply – VD)/I

όπου το R αντιπροσωπεύει την τιμή της ηλεκτρικής αντίστασης, το Vsupply την παροχή τάσης, το VD την πτώση τάσης και το I το ρεύμα λειτουργίας του LED.

Την λεπτομερή εισαγωγή για τα LED θα τη βρείτε εδώ: LED - Wikipedia.
