Αντίσταση¶
Η αντίσταση είναι ένα ηλεκτρολογικό/ηλεκτρονικό στοιχείο που μπορεί να περιορίσει το ρεύμα ενός κυκλώματος. Μια σταθερή αντίσταση είναι ένα είδος αντίστασης της οποίας η τιμή δεν μπορεί να αλλάξει, ενώ, αντίθετα, αυτή ενός ποτενσιόμετρου ή μιας μεταβλητής αντίστασης μπορεί να ρυθμιστεί.
Υπάρχουν γενικά δύο σύμβολα στη σχεδίαση ηλεκτρικών κυκλωμάτων που δηλώνουν την αντίσταση και κανονικά, η τιμή της αντίστασης συνοδεύει τα σύμβολα αυτά. Έτσι, κάθε ένα από τα παρακάτω σύμβολα σε ένα κύκλωμα, σημαίνει αντίσταση.
Το Ω στα σύμβολα παραπάνω είναι η μονάδα μέτρησης της αντίστασης και τα πολλαπλάσια αυτής της μονάδας περιλαμβάνουν τα KΩ, MΩ, κ.λ.π. Η συσχέτιση μεταξύ τους είναι η εξής: 1 MΩ=1000 KΩ, 1 KΩ = 1000 Ω. Κανονικά, η τιμή της αντίστασης αναγράφεται πάνω της.
Όταν χρησιμοποιούμε μια αντίσταση, πρέπει πρώτα να ξέρουμε την τιμή της. Υπάρχουν δύο μέθοδοι για να τη μάθουμε: μπορούμε να παρατηρήσουμε τις ζώνες πάνω στην αντίσταση ή να χρησιμοποιήσουμε ένα πολύμετρο για να μετρήσουμε την τιμή της. Συνιστάται να χρησιμοποιήσετε την πρώτη μέθοδο καθώς είναι πιο βολική και πιο γρήγορη.

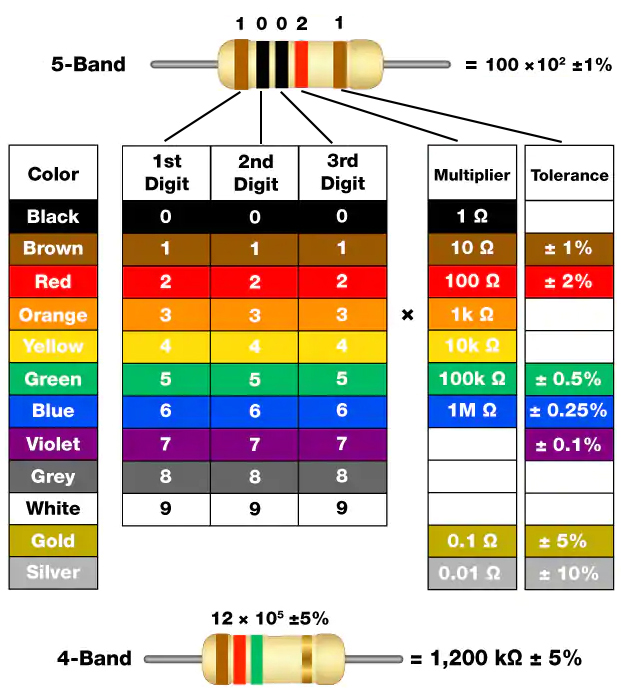

Όπως φαίνεται στην κάρτα, κάθε χρώμα αντιπροσωπεύει έναν αριθμό.
Black |
Brown |
Red |
Orange |
Yellow |
Green |
Blue |
Violet |
Grey |
White |
Gold |
Silver |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0.1 |
0.01 |
Συχνά, χρησιμοποιούνται αντιστάσεις 4 και 5 χρωματικών ζωνών.
Αυτό που μπορεί να σας δυσκολέψει αρχικά, όταν εξετάζετε μια αντίσταση, είναι το να αποφασίσετε από ποια άκρη θα ξεκινήσετε την ανάγνωση των χρωμάτων των ζωνών της. Αυτό που πρέπει να προσέξετε είναι ότι το κενό μεταξύ της 4ης και της 5ης ζώνης θα πρέπει να είναι μεγαλύτερο σε σύγκριση μ” αυτό των άλλων ζωνών.
Επομένως, παρατηρήστε το κενό μεταξύ των δύο χρωματικών ζωνών στο ένα άκρο της αντίστασης. Αν είναι μεγαλύτερο από οποιαδήποτε άλλο κενό μεταξύ ζωνών, τότε θα πρέπει να ξεκινήσετε την ανάγνωση από το άλλο άκρο της.

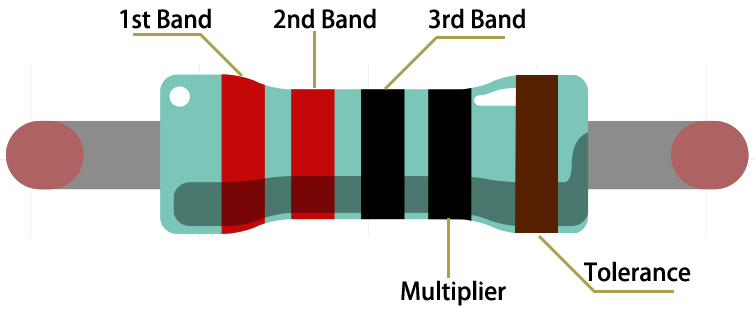

Ας δούμε πώς υπολογίζουμε την τιμή μας αντίστασης 5 ζωνών όπως φαίνεται παρακάτω.
Γι” αυτή την αντίσταση, η ανάγνωση πρέπει να ξεκινήσει από αριστερά προς τα δεξιά. Η τιμή της υπολογίζεται στη μορφή: 1st Band 2nd Band 3rd Band x 10^Multiplier (Ω) και το επιτρεπόμενο λάθος είναι ±Tolerance%. Έτσι, η τιμή της αντίστασης είναι 2(red) 2(red) 0(black) x 10^0(black) Ω = 220 Ω, και το επιτρεπόμενο σφάλμα είναι ± 1% (brown).
Μπορείτε να μάθετε περισσότερα για την αντίσταση από τη Wikipedia: Resistor - Wikipedia.
