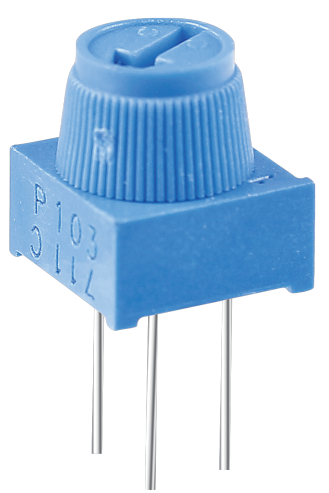

Ποτενσιόμετρο

Το ποτενσιόμετρο είναι επίσης ένα στοιχείο αντίστασης με 3 ακροδέκτες που η τιμή αντίστασής του μπορεί να ρυθμιστεί σύμφωνα με κάποια τακτική διακύμανση.

Τα ποτενσιόμετρα έχουν διάφορα σχήματα, μεγέθη και τιμές, αλλά όλα έχουν τα ακόλουθα κοινά χαρακτηριστικά:

• Έχουν τρεις ακροδέκτες (ή σημεία σύνδεσης).

• Διαθέτουν ένα κουμπί/διακόπτη, βίδα, ή ολισθητήρα (slider) που μπορεί να κινηθεί για να διαφοροποιήσει την αντίσταση μεταξύ του μεσαίου ακροδέκτη και ενός από τους πλαϊνούς του ακροδέκτες.

• Η αντίσταση μεταξύ του μεσαίου ακροδέκτη και ενός από τους πλαϊνούς του ακροδέκτες κυμαίνεται από 0 Ω έως τη μέγιστη αντίσταση του εξαρτήματος καθώς μετακινείται το κουμπί, η βίδα ή ο ολισθητήρας.

Αυτό είναι το σύμβολο κυκλώματος του ποτενσιόμετρου.

Οι λειτουργίες του ποτενσιόμετρου σε κάποιο κύκλωμα μπορεί να είναι οι εξής:

1. Χρησιμεύει ως διαιρέτης τάσης

   Το ποτενσιόμετρο είναι μια συνεχώς ρυθμιζόμενη αντίσταση. Όταν ρυθμίζετε τον άξονα ή τη συρόμενη λαβή του ποτενσιόμετρου, η κινητή επαφή θα ολισθαίνει πάνω στην αντίσταση. Σε αυτό το σημείο, μπορεί να εξαχθεί μια τάση ανάλογη προς την τάση που εφαρμόζεται στο ποτενσιόμετρο και τη γωνία στην οποία έχει περιστραφεί ο κινητός βραχίονας ή τη διαδρομή/απόσταση που έχει διανύσει η συρόμενη λαβή.

2. Χρησιμεύει ως ροοστάτης

   Για να χρησιμοποιήσετε το ποτενσιόμετρο ως ροοστάτη, συνδέστε τον μεσαίο ακροδέκτη και έναν μόνο από τους άλλους 2 ακροδέκτες του κυκλώματος. Έτσι, μπορείτε να λάβετε μια ομαλά και συνεχώς μεταβαλλόμενη τιμή αντίστασης κατά τη διαδρομή της κινούμενης επαφής.

3. Λειτουργεί ως ελεγκτής ρεύματος

   Για να λειτουργήσει το ποτενσιόμετρο ως ελεγκτής ρεύματος, ο ακροδέκτης συρόμενης επαφής πρέπει να συνδεθεί ως ένας από τους ακροδέκτες εξόδου.

Αν θέλετε να μάθετε περισσότερα για το ποτενσιόμετρο, ανατρέξτε στο: Ποτενσιόμετρο - ΒΙΚΙΠΑΙΔΕΙΑ
